опис

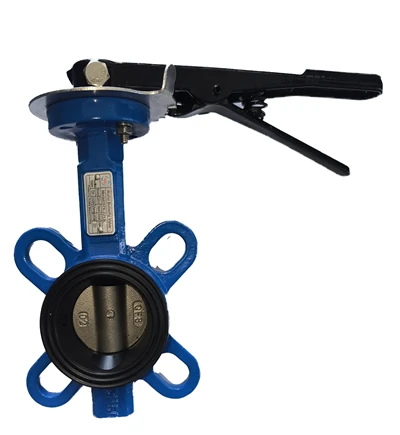

Вафельний дросельний клапан широко використовується в різних трубопроводах водопостачання та дренажу, утилізації стічних вод та зрошення для швидкого відсікання потоку середовища в системі труб через відкриття та закриття диска на 1/4 оберту. Конструкція пластинчастих дросельних затворів, однак, має функцію регулювання.
Компоненти (ручка)
|
НІ |
Ім'я |
матеріал |
|
1 |
Тіло |
GGG50 |
|
2 |
Втулка |
полімерні |
|
3 |
Гумовий рукав |
EPDM/NBR |
|
4 |
Стебло |
SS410 |
|
5 |
Диск |
GGG50 |
|
6 |
Втулка |
полімерні |
|
7 |
О-кільце |
EPDM |
|
8 |
Втулка |
полімерні |
|
9 |
Засув важеля |
SS201 |
|
10 |
Стебло |
SS410 |
|
11 |
Ручка |
GGG50/Вуглецева сталь |
Розміри
Компоненти (черв'ячна передача)
|
НІ |
Ім'я |
матеріал |
|
1 |
Тіло |
GGG50 |
|
2 |
Втулка |
Полімерний рукав |
|
3 |
Сидіння |
EPDM |
|
4 |
Стебло |
SS410 |
|
5 |
Диск |
GGG50/SS304/SS316 |
|
6 |
Втулка |
Полімерний рукав |
|
7 |
Втулка |
Полімерний рукав |
|
8 |
Розширювальне гумове кільце |
NR |
|
9 |
О-кільце |
EPDM |
|
10 |
Втулка |
PTFE |
|
11 |
Черв'ячна передача |
GGG50 |
|
12 |
Внутрішнє стопорне кільце |
50 млн |
|
13 |
Болт |
SS201 |
|
14 |
Пружинна шайба |
SS201 |
|
15 |
Плоска шайба |
SS201 |
Розміри
